领略的平面三维立体

立体印刷光栅印刷


 了解光栅立体印刷

立体印刷是指其产品的视觉效果具有立体感的印刷方法。普通印刷品的图像一般是以二维显示的,而立体印刷品能够反映三维空间的立体效果。通过模拟人两眼间距,从不同角度拍摄,将左、右像素记录在感光材料上,观看时,左眼看到左像素、右眼看到右像素,按照这一原理制作出的印刷品称为立体印刷。
立体图像的制作原理
由于人的两眼间距大约为6cm,观看同一物体时能产生视觉立体效果。立体印刷品的表面覆盖上一张栅距为0.6cm左右的塑料柱镜板,相当于柱面光栅板,每厘米一般有48条凹凸线,每条下面有6个像素。光栅起到把像素分别映入左右眼的作用,看到的是各自相对应的图像,由于左右眼视角不同,重合的图像通过视觉神经便产生了立体感觉的图像,这种印刷方法也叫光栅板法。……[详细]
工艺类型
立体印刷有两大类型:一类是传统立体印刷即先印刷立体图片,再与光栅复合;另一类是直接在光栅背面印刷,与传统立体印刷方式不同的工艺在于印刷这一步,光栅直接印刷采用光栅背面直接印刷的方式,因此必须采用特别的对位系统,使印版上的条纹与片材上的光栅条纹精确对应,这就要求印刷机有很高的套印精度及侧规控制精度,印刷机的承印厚度也要大一些。……[详细]
三要求 五要素
立体印刷以胶印技术为主,印刷用铜版纸定量不低于250g/㎡;印刷墨色纯正、耐高温,干燥快;加网线数不低于300线/英寸或采用玻璃版制作。……[详细]

 工艺流程

 经验技巧
  立体印刷中图像合成方法
从立体印刷的工艺流程来看,立体图像的合成是立体印刷中的最重要的一个环节,它的效果好坏直接关系到印刷品的质量。立体图像合成的方法很多,本文讲述三种典型的立体印刷图像合成方法。……[详细]
  光栅板立体图的制作比较
本文的目的在利用光栅板可呈现立体效果之特性,将其对於制作建物立体印刷,藉由电脑软体之辅助,就能够减少人工拍摄时会遇到的困难,提高成品的成果与一致性,并提升处理效率。 ……[详细]
  起绒发泡立体印花工艺实践探讨
起绒发泡立体印花是属于在平面织物上实践传统平面新花纹,具有立体效果的印花方法。起绒印花酷似绒绣,加上立体发泡印花花纹,使织物呈现出凹凸分明,色泽明亮鲜艳,外观华丽。印花方法与设备及工艺,和一般涂料印花相似。……[详细]


·立体印刷中油墨的使用
·使图文具有立体视觉效果的方法
·浅谈立体印刷材料标准
·高档包装盒立体烫金工艺及技术
·常见的几种立体印刷技术比较
·立体印刷之立体成像的方法及其原理
·立体印刷中印前设计注意事项
·立体印刷的关键技术和市场情况分析
·光栅秘密现、加工争全面考察团
·如何评定立体印刷产品的优劣?

 产品应用



海德堡光栅印刷解决方案
高宝Genius 52 UV
ROLAND 700 HiPrint

上海电气PZ5740立体印刷机
小森UV胶印机
利优比胶印机

香港:发行首枚光栅处理印刷邮票
2010年,香港邮政推出了一套6枚以“香港铁路服务百周年”为主题的邮票,其中一枚20元(港币)邮票首次采用光栅处理印刷,可看见邮票上面的蒸汽火车“行驶”。……[详细]
新百元美钞将有3D立体图样
美国财政部和美联储共同公布新版100元美钞票样,为了防止美钞遭到伪造,新版百元美钞的设计重点是钞票上将有可以变换图型的3D立体安全图样。……[详细]
立体印刷:市场广阔 前景光明
大家一定看过食品包装里附送的可爱的小卡片吧?倾斜卡片或前后移动卡片会看到各种奇妙的效果。这些塑料卡片便是我们所熟悉的光栅印刷品。……[详细]

NO1 光栅立体印刷加网软件

首先根据实际生产环境(温度、湿度等)对所承印的光栅片生成测试版进行频率测试(图左)。然后输入实际测试得到精确光栅线数,软件自动计算每个印刷色所需要采用的网点形状、加网线数及加网角度(精确到小数点后三位)(图右),这样才可以保证加网的网点完美匹配光栅片,从而避免任何形式的干涉纹,印刷出来的立体及变化效果清晰锐利。这极大地突破了我们传统光栅加网技术,避免了很多人为的经验。

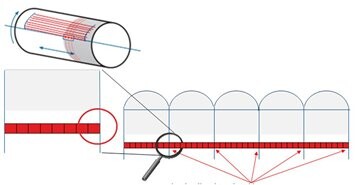

NO2 海德堡超霸(Suprasetter) CtP输出分辨率调整软件

CtP制版的精度对光栅印刷非常重要,如果一款CtP的激光精度不能根据光栅片实际线数进行调整的话,印刷在不同光栅棱镜下的激光点的数量就会不同,不能很好的匹配光栅片的实际线数,可导致印品的变幻效果不精确,有图像残留。海德堡超霸CtP推出的输出分辨率调整软件,可以根据光栅片的实际线数对输出制版机的分辨率进行精确调整,保证在光栅片的每个栅距内的激光点数量相同,实现与光栅的完美匹配。

NO3 超霸CtP的直线输出螺旋校正功能

在输出印版时同步校准直线螺旋,从而得到至上而下的完美直线,使光栅印刷的效果更趋完美。

NO5 全吸气线带飞达

在整个走纸过程中对光栅片的印刷面不产生接触,因而可以防止表面损伤。而一般的所谓吸风飞达都是半吸风式飞达,或称仿吸风式飞达,这种飞达无法避免机械式压纸装置装置在纸张表面产生痕迹。

NO4 光栅片印刷变形补偿

可以在CtP输出时精确地数据化调整每一印刷色组上的印版变形幅度,从而补偿了光栅片在印刷过程中出现的变形,实现了光栅片在印刷过程中的精确套准,从而呈现出一个完美的光栅图像效果。

NO6 URS冷镜反射式UV干燥器

这种反射镜的涂层可以吸收红外射线,并反射紫外线,从而在保证油墨固化的前提下降低承印物温度,并保证印刷速度。

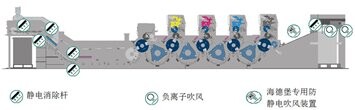

NO7 塑片专用防静电装置

光栅片在生产和传送过程中会产生大量静电,从而影响生产的稳定性和印刷质量。一般的印刷机抗静电装置只能在飞达和收纸处消除承印物上的静电荷,而不能在走纸过程中防止静电产生。海德堡塑片专用防静电装置可以以吹风将相邻光栅片分离,防止摩擦,从而防止静电产生。


[时间:2011-03-16  来源:必胜网]
